0531-88983898
為了保證聚氯乙烯硬片包裝藥品的安全性，國家藥包材標準對藥用聚氯乙烯硬片物理性檢測項目做了明確的規(guī)定，例如藥用聚氯乙烯硬片伸強度性能、耐沖擊性能、加熱伸縮率等。
下面，眾測機電小編根據(jù)國家藥包材標準YBB00212005-2015《聚氯乙烯固體藥用硬片》對其檢測項目，簡單的介紹一下藥用聚氯乙烯PVC硬片所需要的檢測儀器設備。
一、藥用聚氯乙烯硬片耐沖擊性能試驗；
（1）藥用聚氯乙烯硬片耐沖擊性能測試儀：
濟南眾測機電設備有限公司研發(fā)生產(chǎn)的聚氯乙烯硬片耐沖擊強度儀DIT-02（通用名稱為落球沖擊試驗儀）滿足YBB00212005《聚氯乙烯固體藥用硬片》規(guī)定，可以完成藥用聚氯乙烯硬片耐沖擊性能測試。該儀器適用于厚度小于2mm的塑料片材在給定高度的鋼球沖擊下破損情況判定。
表格 鋼球和落球高度的選擇
| 樣品厚度mm | 落球高度mm | 鋼球直徑mm |
| 0.20~0.30 | 600 | 23(約66g) |
| 0.31~0.40 | 600 | 28.6(約100g) |
2.試驗方法：取本品適量，裁取長約150mm，寬為50mm試樣，縱橫向各5個。試樣應在溫度23±2°C，相對濕度50%±5%的環(huán)境中，放置4小時以上，并在上述條件下進行試驗，將試樣固定于落球沖擊試驗機上，跨距100mm，選取鋼球和落球高度，使鋼球自由落下于跨距中央部位?？v橫向均不得有二片以上破損。
二、藥用聚氯乙烯硬片加熱伸縮率性能測試
眾測機電研發(fā)生產(chǎn)的熱收縮性試驗儀RSY-01，該檢測藥用聚氯乙烯硬片熱收縮性能，能控制加熱槽中載熱油溫度，將試樣裁取一定尺寸，放入加熱槽中一定之間，達到時間后取出試樣，冷卻到室溫后量取試樣的尺寸，計算熱收縮率。該檢測設備被廣泛應用于質(zhì)檢機構(gòu)、包裝材料廠等單位。
藥用聚氯乙烯硬片加熱伸縮率性能測試儀

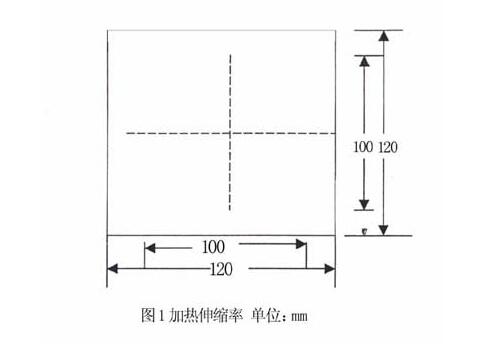

標準規(guī)定：取本品適量，按照加熱伸縮率測定法（YYB00292004）測定，伸縮率應在±6以內(nèi)。裁取如圖1中的試樣兩片，在中心點位置，用刀片切透，劃出縱向為AB，橫向為CD，間距為100mm，互相垂直的二條線。
藥用聚氯乙烯硬片加熱伸縮率性能測試儀
三、藥用聚氯乙烯硬片拉伸強度檢測
1. 藥用聚氯乙烯硬片拉伸強度測試方法：取本品適量，照拉伸性能測定法（YYB00112003）測定，試驗速度（空載）100mm/min±10mm/min,縱向、橫向拉伸輕度平均值均不得低于44MPa.
2.藥用聚氯乙烯硬片拉伸強度檢測儀器：醫(yī)藥包裝性能測試儀TST-01H
藥用聚氯乙烯硬片拉伸強度測試儀
四、藥用PVC硬片熱合強度測定
1.藥用聚氯乙烯硬片熱合強度測定方法：取本品適量，均勻裁取100mm×100mm試樣2片，與同樣尺寸的藥品包裝用鋁箔（符合YBB00152002標準）疊合，在熱封儀上進行熱合，熱合條件：溫度150℃±5℃，壓力0.4Mpa，時間1秒。照熱合強度測定法（YBB00122003-2015）測定，不得低于7.0N/15mm。
聚氯乙烯固體藥用硬片熱封儀
五、聚氯乙烯固體藥用硬片水蒸氣透過量測定：
1.試驗方法：取本品適量，照水蒸氣透過量測定法(YBB00092003-2015)第一法試驗條件A或第二法（試驗溫度23℃±0.5℃，相對濕度90%±2%）或第四法（試驗溫度23℃±0.5℃，相對濕度90%±2%）測定，不得過2.5g/(㎡.24h)
2.檢測設備：水蒸氣透過率測試儀
聚氯乙烯固體藥用硬片水蒸氣透過量測試儀
五、聚氯乙烯固體藥用硬片透氧率檢測：
1.試驗方法：取本品適量，照氣體透過量測定法（YBB00082003-2015）第一法測定，不得過30 cm3/(㎡.24h.0.1Mpa)
2.試驗設備：氧氣透過率測試儀
聚氯乙烯固體藥用硬片透氧率測試儀
眾測機電致力于藥用聚氯乙烯硬片包裝檢測儀器設備研發(fā)和銷售，為制藥行業(yè)提供全面解決方案。同時，我公司還有專業(yè)的實驗室可開展上述所有項目的檢測，希望能與行業(yè)同仁就更多問題展開交流。
服務電話
公司地址
